アルミコイルカラーコーティング生産ライン：構造、技術、応用価値

の アルミコイルカラーコーティング生産ライン は、アルミニウム コイルの表面処理のための重要なインテリジェント機器であり、主にアルミニウム コイルの表面に均一で耐久性があり、見た目にも美しいコーティングを施すために使用されます。金属複合材料業界の上流で広く使用されており、装飾的な金属複合パネル、建築用カーテンウォール、家電製品のシェルなどの製品の製造に高品質の着色アルミニウムコイル原料を提供します。高度なコーティング技術とインテリジェントな制御機能を備えたこの生産ラインは、企業が製品の付加価値を向上させ、市場セグメントを拡大するための重要なサポートとなっています。

I、生産ラインのコア構造
の Aluminum Coil Color Coating Production Line is composed of five core functional units, which are closely connected to form a continuous and automated production process, ensuring the stability and consistency of coating quality:​

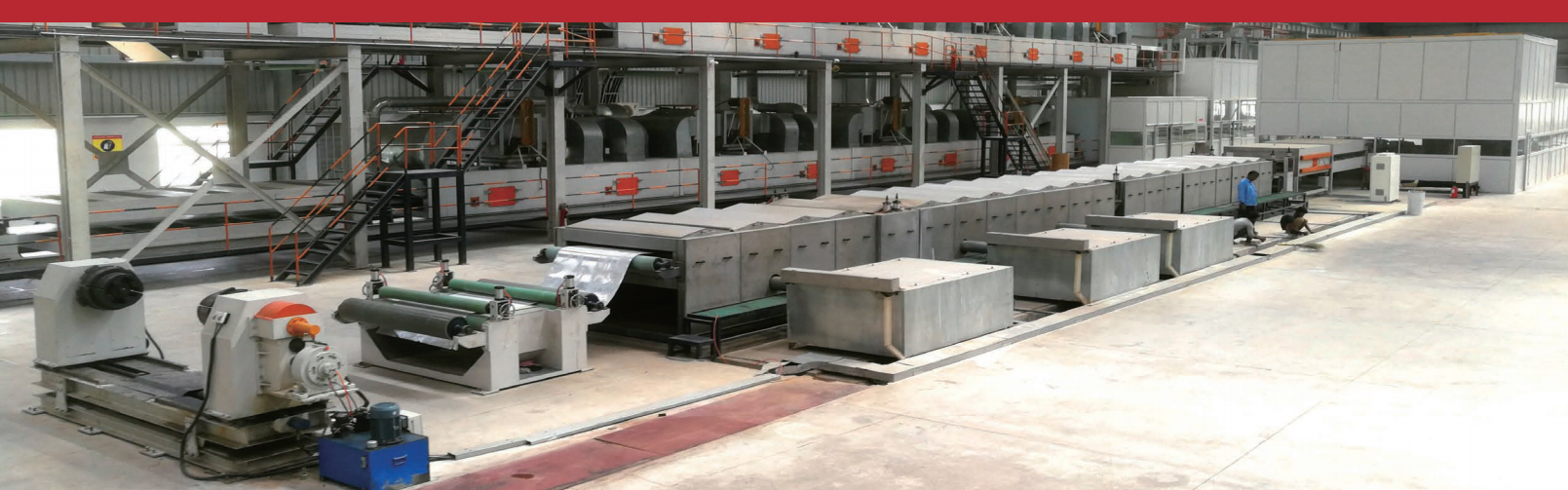

1. 前処理ユニット
このユニットはコーティングの密着性を確保するための基礎となります。これには主に、脱脂、酸洗、不動態化、乾燥モジュールが含まれます。脱脂モジュールはアルカリ性洗浄剤を使用して、アルミニウム コイル表面の油汚れや埃を除去します。酸洗モジュールは希酸溶液を使用して表面の酸化物やバリを除去し、アルミニウムコイルの表面を滑らかにします。パッシベーションモジュールは、化学反応によりアルミニウムコイル表面に緻密な酸化膜を形成し、アルミニウムコイルとコーティング間の結合力を強化します。乾燥モジュールは熱風循環を使用して不動態化アルミニウムコイルを乾燥させ、その後のコーティングプロセスに影響を与える湿気を避けます。前処理プロセス全体は精密伝送システムによって制御され、アルミニウム コイルは 20 ～ 60 m/分の均一な速度で動作し、各部品が完全に処理されるようにします。

2. コーティングユニット
生産ラインの中核部分として、コーティングユニットはローラーコーティングプロセスを採用し、単層または多層コーティングのニーズを満たすために1〜3のコーティングステーションを備えています。各コーティングステーションには精密コーティングローラーとスクレーパーが装備されており、コーティングの厚さを5〜30μmの範囲内で制御できます（製品の要件に応じて調整可能）。コーティングタンクには一定温度システムが装備されており、コーティングの粘度を安定に維持し、温度変化によるコーティングの欠陥を回避します。同時に、このユニットには廃ガス収集装置が装備されており、塗装プロセス中に発生する揮発性有機化合物（VOC）を収集し、環境保護基準に従って処理します。

3. 硬化ユニット
の curing unit is used to fully cure the coated aluminum coil and form a stable coating film. It adopts a tunnel-type oven with multi-zone temperature control: the temperature of each zone is set according to the coating type (polyester coating 180-220℃, fluorocarbon coating 230-260℃), and the temperature control accuracy is ±5℃; the oven is equipped with a hot air circulation and exhaust system to ensure uniform temperature inside the oven and timely discharge of volatile gases; the curing time is adjusted by controlling the aluminum coil running speed, generally 2-5 minutes, to ensure that the coating is fully cross-linked and cured, improving its wear resistance and weather resistance.​

4. 冷却ユニット
硬化後のアルミコイルの表面温度は200℃以上と高く、巻線時の塗装の変形や付着を避けるために室温まで冷却する冷却装置が必要です。装置は空冷水冷複合冷却方式を採用しています。空冷セクションでは、まず低温の空気を使用してアルミニウムコイルを予冷し、表面温度を80〜100℃に下げます。水冷セクションでは水冷ローラーを使用してアルミニウムコイルをさらに冷却し、最終温度が40℃未満になるようにします。冷却プロセスはアルミニウムコイルの走行速度と同期し、アルミニウムコイル表面の水汚れを防ぎます。

5. 巻取りユニット
の winding unit is used to wind the cooled colored aluminum coil into a roll for storage and transportation. It is equipped with a tension control system and a deviation correction system: the tension control system maintains a stable tension during winding, ensuring that the aluminum coil roll is neat and not loose; the deviation correction system uses a photoelectric sensor to detect the edge position of the aluminum coil and adjust the winding position in real time, ensuring that the deviation of the aluminum coil roll edge is within ±2mm; the unit can also be equipped with an automatic weighing and labeling device to record the weight, specification and production date of each roll of aluminum coil, facilitating product traceability.​

II、主な技術的利点
1. 精度管理による高い塗膜品質の保証
張家港宏陽機械の「精密伝送制御」と「インテリジェントプロセスシステム」技術プラットフォーム（蘇州工程技術研究センターと江蘇省大学院ワークステーションの支援で確立）に依存して、生産ラインは全工程精密制御を実現しています。精密伝送システムは、アルミニウムコイルが均一な速度で動作することを保証し、速度変動によるコーティング厚の不均一を回避します。インテリジェントなプロセス監視システムは、コーティングの厚さ、オーブンの温度、アルミニウムコイルの張力をリアルタイムで監視し、逸脱が発生した場合には自動的にパラメータを調整し、コーティングの適格性率が 99% 以上に達することを保証します。製造された着色アルミニウム コイルは、均一な色 (色差 ΔE ≤ 1)、滑らかな表面 (ピンホールや気泡がない)、および強力なコーティング密着性 (クロスカット テスト グレード ≥ 4B) を備えています。

2. 多様なニーズに応える高い適応力
の production line adopts a modular design (one of Hongyang Machinery’s three technological platforms), which can be flexibly configured according to customer needs: for customers who need multi-color production, a color change module can be added to quickly switch between different coatings (color change time ≤ 30 minutes); for customers who pursue high-performance coatings, a fluorocarbon coating dedicated module can be configured to meet the needs of high-weather resistance products (such as outdoor architectural curtain walls); in addition, the production line can adapt to aluminum coils of different widths (1220-2440mm) and thicknesses (0.15-1.5mm), covering most market application scenarios.​

3. 業界動向に合わせた省エネ・環境保護
世界的な環境保護政策に対応して、生産ラインは省エネと環境保護において複数の最適化を行っています。硬化オーブンは熱回収システムを採用しており、硬化プロセス中に発生する廃熱を回収し、外気の予熱に使用します。これにより、従来のオーブンと比較してエネルギー消費量が 20% ～ 30% 削減されます。コーティングユニットにはVOCs処理装置（活性炭吸着触媒燃焼）が装備されており、排ガス排出濃度が国家基準（≤ 50mg/m3）を満たすようにします。冷却ユニットは循環水を使用するため、シングルパス水冷と比較して水の消費量を 50% 削減します。

III、製造されたカラーアルミニウムコイルの応用シナリオ
の colored aluminum coils produced by this production line have excellent performance and are widely used in the following fields:​

1. 建築装飾分野
外壁カーテンウォール：フッ素コーティングされた着色アルミコイルは耐候性に優れ（人工老化試験2000時間後、変色等級≦1、光沢保持率≧90％）、高層ビル、ショッピングモール、カルチャーセンターなどの外壁カーテンウォールに適しています。豊富な色のオプション (シルバー グレー、ダーク ブラウン、スカイ ブルーなど) により、さまざまな建築スタイルの美的ニーズを満たすことができます。
室内装飾：ポリエステルコーティングされたカラーアルミニウムコイルは、色が明るく、コストが低いため、ホテル、住宅、オフィスビルの内壁パネル、天井パネル、間仕切りパネルに使用されます。 3Dエンボスカラーアルミニウムコイル（金属複合化粧板生産ラインと連携）により、木目や石目などの質感を再現し、自然で快適な室内環境を創出します。

2. 家電産業
カラーアルミコイルは、冷蔵庫、エアコン、洗濯機などの家電製品の外殻に使用されており、耐摩耗性（耐摩耗性試験500回以上）、耐汚染性（汚れ除去率95％以上）に優れた塗膜であり、長期間に渡って綺麗な外観を維持することができます。同時に、アルミニウムコイルは熱伝導率が高く、家電製品の放熱効率の向上に役立ちます。

3. 運輸業
輸送業界では、バス、RV、電車の車両の外板に色付きのアルミニウム コイルが使用されています。アルミニウム コイルの軽量特性 (密度 2.7g/cm3) により、車両の重量が軽減され、エネルギー消費が節約されます。コーティングは優れた耐衝撃性 (衝撃試験 ≥ 50cm) と耐食性 (塩水噴霧試験 ≥ 1000 時間) を備えており、車両走行中の過酷な環境に耐えることができます。

IV、生産ラインのエンタープライズサポート
金属複合材料のインテリジェント機器の研究開発と製造を専門とする国営企業として、張家港市虹陽機械はアルミニウムコイルカラーコーティング生産ラインの包括的なサポートを提供します。生産ラインはISO 9001品質管理システム規格に従って設計および製造され、CE認証に合格しており、国際的な品質と安全性の要件を確実に満たしています。同社は 48 時間のグローバル緊急対応サービスを提供し、設置指導、試運転、オペレーターのトレーニングのためにエンジニアを現場に派遣します。金属複合設備分野における70件の中核特許と技術蓄積をもとに、顧客の特殊ニーズに応じた生産ラインのカスタマイズ改造サービスも提供可能です。現在まで、この生産ラインはヨーロッパ、中東、東南アジア、その他の地域に輸出されており、多くの有名な金属加工企業にサービスを提供し、顧客の製品競争力の向上に貢献しています。
