パネル生産ラインに必要な付帯設備

パネル生産ラインにはどのような補助装置が含まれますか

金属複合パネル、アルミニウム複合パネル (ACP)、およびアルミニウムハニカム複合パネルのパネル生産ラインは、一般に、材料準備装置、成形および接着装置、および仕上げまたはハンドリング装置の 3 つの機能グループで構成されます。パネル生産ライン構成の補助機器は、単一の位置ではなく 3 つのグループすべてにまたがって配置されているため、購入者は完全なラインに実際に必要な補助機器の数を過小評価することがあります。たとえば、3 ローラー レベリング マシンは、材料がラミネートまたはコーティングの段階に入る前にコイルの曲率を修正し、カレンダー マシンは接着後に複合シートを圧縮して滑らかにします。ドライミキサーは、鉱物粉末やポリエチレンコンパウンドなどのコア材料を押出またはラミネートする前に準備し、T ダイは押出ベースのコアの製造中に溶融したコア材料を連続した平らなシートに成形します。コーターは PVDF やポリエステル フィルムなどの保護または装飾コーティングをアルミニウムのスキンに塗布し、ACP 剥離機は品質テストやリサイクル プロセスのために接着層を分離し、昇降プラットフォームはステージ間の安全な垂直材料ハンドリングをサポートし、自動フィルター交換器はラインを停止することなく連続押出中に溶融ポリマーの流れをきれいに保ちます。これらの機械が相互にどのように関係しているかを理解することは、実行可能でバランスのとれたパネル生産ラインを指定するための第一歩です。

すべてのパネル生産ラインが上記の 8 つのカテゴリすべてを使用しているわけではないことに注意してください。たとえば、プレコートされたアルミニウムコイルを使用する積層複合パネル専用のラインでは、独自のコーターは必要ないかもしれませんが、純粋に押出ベースのコア生産を中心に構築されたラインでは、ACP剥離機よりもTダイと自動フィルター交換器に重点が置かれます。ACP剥離機は日常的な成形ではなく、品質テストと再処理によく使用されます。ほとんどの構成で一貫しているのは、材料準備装置が成形装置に一致した速度で供給する必要があり、成形装置はラインの両端にバックアップを作成せずに仕上げおよびハンドリング装置に順番に供給する必要があるという基本的なロジックです。新しいパネル生産ラインを計画しているメーカーや卸売業者、またはパネル生産ラインのアップグレードのための機器を評価している企業は、通常、対象となるパネルのタイプによってどの補助機器が必須で、生産量の増加に応じて後で追加できるかが決定されるため、通常、対象とする製品構成をこの機器リストに照らし合わせてマッピングすることから始めます。

パネル生産ライン投資の背景にある世界的な需要パターン

個々の補助機械に注目する前に、アルミニウム複合パネルの世界的な需要がどこに集中しているかを理解するのに役立ちます。需要によって、最終的にパネル生産ラインのオペレーターがどれだけの補助装置を設置する必要があるかが決まるからです。地域の需要は均等に分散されておらず、急成長している地域の建設活動は、成熟した交換主導の市場とは異なる圧力を生産能力に及ぼします。大量輸出市場向けの生産ラインは、一般的に、主に国内の小規模注文向けに構築されたラインよりも、2 台目の昇降プラットフォームや追加の自動フィルター交換器などの補助機器の冗長性が高く設計されています。以下のグラフは、内部で生成された推定値ではなく、公開された市場調査を参照点として使用し、アルミニウム複合パネルの収益が現在どこに集中しているかを地域ベースで分類しています。

Grand View Research によると、アジア太平洋地域が占めています。 2024 年の世界のアルミニウム複合パネル収益の 40.8% 、単一の地域シェアが最大で、次に北米が続きます。 26.8% 、残りはおおよそ 32.4% ヨーロッパと他の地域を合わせて広がっています。この配分は、パネル生産ライン プロジェクトの補助機器を指定するすべての人にとって重要です。アジア太平洋市場に供給する施設は、通常、より高い連続スループットで稼働することが期待されており、そのため、押出を停止することなくフィルター交換を可能にする自動フィルター交換器など、ダウンタイムを最小限に抑えるように構成された補助機器の恩恵を受けるからです。同じ GVR データは、2024 年に建設部門が ACP アプリケーションの総収益の約 54% を占めることを示しています。これは、この地域分割の背後にある需要の大部分が、小規模な標識や交通機関のアプリケーションではなく、ファサード、外装材、天井、壁パネルのプロジェクトに結びついていることを意味します。ファサードパネルは至近距離で目視検査され、うねりや厚さの変化は仮設看板に使用されるパネルよりもはるかに目立つため、建設グレードの需要に応える施設では、一般に一貫したレベリングとカレンダー加工のパフォーマンスが必要です。ボンディング ステージの前に配置された 3 ローラー レベリング マシンは、アルミニウム スキンがラミネーターに到達する前にコイルの形状記憶と表面のうねりを低減することで、この要件に直接対応します。ラインの後半に配置されたコーターとカレンダーは、均一な表面仕上げを適用し、狭い許容範囲内で最終シートの厚さを制御することで、この一貫性を強化します。最初にどこに投資するかを検討しているメーカーにとって、この地域および用途のデータは、レベリング、コーティング、およびカレンダー加工の機器は、建設グレードのバイヤーが精査する仕上げ品質に最も直接的に影響を与えるため、早期に注目する価値があることを示唆しています。また、多くのメーカーが、パネル生産ライン計画の補助機器を、メインのプレス機やラミネーターがすでに選択された後に決定される二次購入としてではなく、ライン設計の中核部分として扱う理由も説明されています。特に輸出市場に製品を供給するメーカーや卸売業者は、ライン停止による輸送遅延は短距離の国内路線よりも長距離の国際線の方がコストがかかるため、計画外のダウンタイムを軽減する補助機器を優先する傾向があります。

市場の成長軌道が新たな生産ライン能力を推進

地域的なシェアは全体像の一部にすぎません。アルミニウム複合パネル市場全体の成長ペースは、メーカーが新しいパネル生産ラインにどれだけの補助機器の能力を組み込むかを決定する際にも重要となります。数年にわたって着実に拡大する市場では、通常、最初から適切な容量を指定するよりも稼働中のラインを改修する方が混乱が生じるため、後から容量を少しずつ追加するのではなく、パネル生産ラインの稼働用に高容量の補助機器に前もって投資することが正当化されます。以下のグラフは、Grand View Researchが発表した年間複合成長率に基づいて、2024年から2030年までの世界のアルミニウム複合パネル市場の予測成長を追跡しています。実際の年々の結果は建設サイクル、地域の規制、および原材料の入手可能性に依存するため、保証された結果ではなく推定の軌跡として示されています。

Grand View Research は、世界のアルミニウム複合パネル市場を約 2024年に64億7,000万ドル そしてそれが到達すると予測した 2030年までに96億5,000万ドル 、約年間複合成長率を反映しています。 7.0% 2025 年から 2030 年の期間にわたって。このレベルの持続的な成長は、第 2 の生産ラインを追加するか、既存のパネル生産ラインの補助設備能力を拡大するかを検討しているメーカーにとって意味があります。これは、恒久的な設備投資が正当化されない短期的な急増ではなく、安定した受注の増加を意味するためです。また、年間約7%で成長する市場では、大規模な生産において一貫した生産品質を維持できるメーカーが報われる傾向があり、一貫したコア化合物の配合を維持するドライミキサーや長期間の生産工程にわたって厚み公差を保持するカレンダーなど、バッチ間のばらつきを低減する補助機械が改めて重視されている。同調査では、PVDFコーティングセグメントが2024年に最大の製品セグメントであることも指摘されており、低コストの代替品ではなく、耐久性と耐候性仕上げを適用できるコーティング装置に対する継続的な需要が指摘されている。新しいパネル生産ラインを評価するメーカーや商社にとって、この成長軌道は、現在の注文量を上回るある程度の余裕を組み込んだ補助装置を指定することをサポートします。なぜなら、基礎となる市場が予測どおりに成長した場合、今日のスループットにぎりぎり十分なだけの装置が 2 ～ 3 年以内にボトルネックになる可能性があるためです。この予測は個別のメーカーを保証するものではなく業界全体の傾向を反映しており、実際の結果は地域、製品構成、顧客ベースによって異なることは注目に値します。そのような注意点はあるものの、複数年にわたる成長予測の一貫性により、生産計画担当者は、ボトルネックが発生した後にのみ事後対応で 1 回限りの購入を行うのではなく、段階的に補助機器をアップグレードするための合理的な根拠が得られます。

基幹補機群の運用役割比較

パネル生産ラインの稼働のためのすべての補助装置が同じ役割を果たすわけではありません。機械を動作特性ごとにグループ化すると、ラインに 1 つの汎用ソリューションではなく複数の異なるタイプが必要な理由が明確になります。 3 ローラー レベリング マシンやカレンダー マシンなどの成形段階の機器は、その仕事がライン速度で材料を物理的に成形し修正することであるため、一般に出力の一貫性と処理能力で判断されます。リフティングプラットフォームなどのマテリアルハンドリング機器は、主な機能がマテリアルを積極的に処理することよりも安全な移動をサポートすることであるため、統合の容易さとメンテナンスの容易さによって判断される傾向があります。コーティングおよび混合装置はこれら 2 つのグループの間に位置し、製品の仕上げと上流の材料の一貫性の両方に貢献します。以下のレーダー チャートは、5 つの動作特性にわたる 3 つの広範な機器グループを相対的な 1 から 5 のスケールで比較しています。これは、正式なベンチマーク研究としてではなく、計画の議論をサポートするための例示的な比較としてのみ意図されています。

レーダー比較は、生産エンジニアが実際に一般に認識しているパターンを示しています。3 ローラー レベリング マシンやカレンダー マシンなどの成形段階の機器は、後で顧客が目視検査する材料を直接成形または修正するため、スループット能力と仕上げ感度の点で最も高いスコアを獲得する傾向があります。コーターやドライミキサーなどのコーティングおよび混合装置は、生の速度よりも再現性のある均一な材料の準備が主な貢献となるため、通常、出力の一貫性で優れたスコアを獲得します。昇降プラットフォームなどのハンドリング機器は、作業上の怪我や材料の損傷を防ぐ役割が運用上同様に重要であるにもかかわらず、その機械設計が一般に成形機械や塗装機械よりも単純であるという事実を反映して、統合の容易さとメンテナンスの容易さで最も高いスコアを獲得する傾向があります。自動化レベルは、特定のラインの構成方法に応じて 3 つのグループすべてで異なり、新しいパネル ラインの補助機械設備には、ローラー ギャップ調整、コーティングの厚さ、混合サイクル タイミングのためのプログラマブル ロジック制御が含まれることが増えています。これらの特性はいずれも、重要性のランク付けとして解釈されるべきではありません。1 つのグループが欠けていたり、他のグループに比べて規模が小さかったりすると、生産ラインは正しく機能しなくなるからです。たとえば、小型のハンドリング システムに供給する高速成形ステージは、ボトルネックを解決するのではなく、単に下流に移動させるだけです。これが、経験豊富な生産計画担当者が、価格やリードタイムの​​みに基づいて個別に機械を購入するのではなく、調整されたシステムとして補助装置を指定する理由の 1 つです。上流のドライミキサーが一貫したコア化合物密度を維持できない場合、優れた出力の一貫性を備えたカレンダー機でもほとんどメリットがありません。これは、カレンダーの性能に関係なく、一貫性のないコア材料が後のラインで変動として現れるためです。同様に、連続シート出力に追いつかないほど遅すぎる、または小さすぎる昇降プラットフォームによって、効率的な T ダイ押出のセットアップが損なわれ、製造現場に不要な仕掛品在庫が発生する可能性があります。このように、マシンごとにではなく、機器グループを並べてレビューすると、計画プロセスの早い段階で、調整のコストが設置後よりもはるかに低くなるため、これらの相互依存関係が表面化する傾向があります。

耐火パネルラインに補助機器が追加される理由

耐火性能は、過去数年間で新しいパネル生産ラインへの投資を促進する最も強力な要因の 1 つとなっており、この変化は、メーカーが必要とするパネル生産ラインの運用に必要な補助機器の種類に直接的な影響を及ぼします。 A2 グレードおよび B1 グレードの耐火複合パネルは、標準のポリエチレン コア パネルと比較して、混合、押出、積層中に異なる挙動を示す鉱物充填または不燃性のコア材料を使用します。つまり、耐火ラインのドライ ミキサー、T ダイ、カレンダーは、標準ラインのものとは異なる公差で指定されることがよくあります。以下のゲージ チャートは、公開された業界調査に基づいて、A2 耐火複合パネル セグメントの報告された成長率を示しており、この記事で前述したより広範な複合パネル市場と比較して、このパネル カテゴリの需要がどれほど急速に拡大しているかを示しています。

公表された業界調査によると、世界の A2 耐火複合パネル市場は約 2024年に26億ドル 、約100％までの成長が予測されています 2033年までに51億ドル 、およその年間複合成長率を表します。 8.1% これは、この記事で前述したより広範なアルミニウム複合パネル市場の成長率よりも速いです。このギャップは経営上重要です。これは、一般的な建設量だけではなく、主に建築基準の厳格化と高層建築物の安全要件によって耐火パネルの需要が不釣り合いに増加していることを示唆しているからです。すでに標準コアパネルを製造しているメーカーにとって、この傾向は、既存の機器を変更せずに共有できると想定するのではなく、耐火製品専用のサポート生産ライン機器を追加またはアップグレードするかどうかの決定につながることがよくあります。 A2 および B1 パネルで使用されるミネラル充填コアコンパウンドは通常、標準のポリエチレンコンパウンドよりも密度が高く、摩耗性が高いため、ドライミキサーのブレンドの一貫性がさらに要求され、装置がこれらの材料を念頭に置いて設計されていない場合、T ダイコンポーネントの摩耗が加速する可能性があります。耐火パネルを加工するカレンダー機では、より細かい厚さの制御も必要になることがよくあります。これは、ミネラルコアパネルが高層ファサードの用途に指定されることが多く、プロジェクトの引き渡し中に広い壁エリア全体の視覚的な一貫性が厳密に検査されるためです。建築および建設用途は引き続き A2 耐火パネルの主な最終用途を表しており、入手可能な業界データによるとセグメント収益のかなりの大部分を占めており、この成長傾向と地域収益グラフで前述した建設主導の地域需要パターンとの関連性が強化されています。自動フィルター交換器は、耐火ラインの重要性もさらに高めています。これは、ミネラル充填コンパウンドは標準のコア材料よりも連続押出中に粒子汚染を生成する可能性が高いためです。また、ラインを停止せずにフィルター交換を可能にする交換器は、スループットを犠牲にすることなく出力品質を維持するのに役立ちます。耐火パネルの生産に拡大するかどうかを検討しているメーカーは、この急速な成長率と、それによって導入される追加の設備の考慮事項を比較検討する必要がある。なぜなら、このセグメントの拡大は短期的な傾向が逆転する可能性が高く、規制や安全基準に結びついた構造的なものであるように見えるからである。

3本ローラーレベリングマシンの内部：構造と機能

3 ローラー レベリング マシンは、パネル生産ラインのセットアップで最も一般的に指定される補助装置の 1 つであるため、その構造をより詳細に確認することが役立ちます。以下の概略図は、典型的な 3 ローラー レベリング マシンの簡略化された不等角投影図を示しており、主要なコンポーネントには参考のためにラベルが付けられています。このタイプの機械は、アルミニウム コイルを正確に配置された一連のローラーに通し、制御された曲げ力を交互の方向に加えることで内部応力を緩和し、材料が下流の接着またはコーティング装置に到達する前にコイルの形状を平坦化します。

図に示すように、アルミニウム コイルは送り方向に沿って機械に入り、千鳥状に配置された上下のレベリング ローラーの間を通過します。これがレベリング マシンと単なる平坦化ローラーを区別する機械原理です。調整ネジはローラー セット間の垂直ギャップを制御し、オペレーターが材料の厚さと焼き戻しに応じて曲げ力を微調整できるようにします。これは、厚いアルミニウムや焼き戻しの硬いアルミニウムでは、薄い柔らかい焼き戻しコイルとは異なるローラー ギャップが必要となるためです。ベースフレームはローラーアセンブリ全体を固定し、張力下でコイルが通過するときに発生する機械的負荷を吸収します。そのため、フレームの剛性はローラーの精度そのものと同じくらいレベリング品質にとって重要です。この回路図では機械の基部に配置されている駆動モーターがローラーの回転に動力を供給し、通常、レベリングがペーシングのボトルネックにならないように、生産ラインの他の場所のライン速度に合わせられています。材料が最終ローラーセットを通過すると、平らな状態で排出端から排出され、ボンディングプレス、コーター、中間保管庫などの生産ラインの次の段階に進む準備が整います。この構造概要は、正確なローラーの数、直径、駆動構成がメーカーや用途によって異なるため、単一モデルの詳細な技術仕様としてではなく、レベリング装置がより広範なパネル生産ラインにどのように適合するかを理解するための一般的な参考として意図されています。

宏陽機械の補助機器製品群

以下に示す設備は、金属複合パネルメーカーが生産ラインを計画またはアップグレードする際に、材料の準備、成形、コーティング、取り扱い機能にまたがるパネル生産ライン範囲の補助設備の種類を反映しています。これらのカテゴリを単一の機器ソースから利用できるようにすると、機械間の調整が簡素化されます。これは、連携して動作するように設計された成形、コーティング、ハンドリング機器は、制御インターフェイスや機械的公差が異なる複数の無関係なサプライヤーから供給される機器よりもスムーズに統合される傾向があるためです。

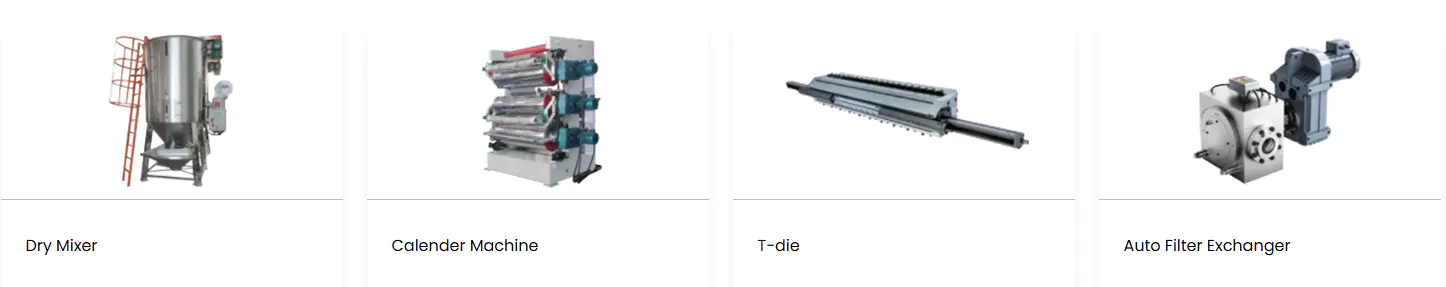

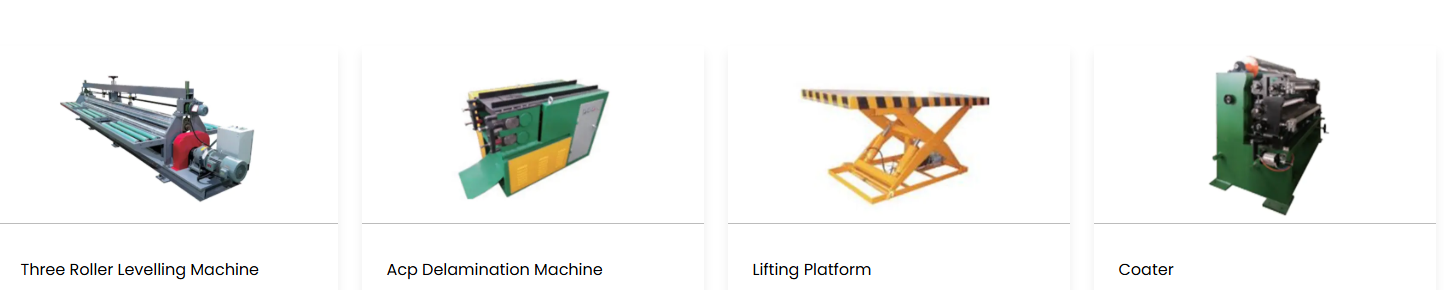

金属複合板生産ラインの代表的な補機カテゴリー。

この機器群全体を見ると、明確なワークフロー ロジックが浮かび上がってきます。ドライ ミキサーとカレンダー マシンは材料の準備と仕上げの一貫性を処理し、3 ローラー レベリング マシンとコーターはアルミニウム スキンの表面品質に対処し、T ダイと自動フィルター交換装置は連続的なコア押出をサポートし、リフティング プラットフォームは各段階を接続するマテリアル ハンドリングのバックボーンを提供します。新しいライン用の機器を調達するメーカーや商社の場合、各マシンを個別に指定するのではなく、この全製品をまとめてレビューすることで、一般に、設置を開始する前にスループット レート、制御インターフェイス、および物理的な設置面積に互換性があることを確認することが容易になります。生産ラインのサプライヤーを比較するバイヤーは、調達プロセスの早い段階でこの種の全範囲の機器の概要を要求することが有益であると考えることがよくあります。これにより、設置や試運転中にギャップが問題になる前に、サプライヤーの製品（成形装置を製造しているが互換性のあるハンドリング装置を製造していないメーカーなど）のギャップが明らかになるためです。

新規またはアップグレードされたラインの補助機器を選択する方法

各機械の仕様は隣接する機器に関する決定に部分的に依存するため、パネル生産ライン プロジェクトの補助機器の選択は、一般に、一連の場当たり的な購入ではなく、構造化されたプロセスとして行うのが最も効果的です。次の要素は、ライン レイアウトを最終決定する前に、生産計画担当者や機器メーカーが補助機器のオプションを評価するために一般的に使用します。

1. 高速成形ステージと低速ハンドリング ステージを組み合わせると、ボトルネックが解決されるのではなく、単に再配置されるだけであるため、ライン全体でスループット能力を一致させます。
2. コア材料の特性はドライミキサー、T ダイ、およびカレンダーの仕様に影響を与えるため、ターゲットのパネル タイプとの互換性、特にラインが標準ポリエチレン コア パネル、耐火性 A2 または B1 コア パネル、またはアルミニウム ハニカム コア パネルを処理するかどうかを確認します。
3. 自動化と制御の統合、特にローラーのギャップ調整、コーティングの厚さ、混合サイクルを個別に操作するのではなく、共有の制御システムを通じて調整できるかどうかを評価します。
4. 生産を長期間停止することなく、ローラー、フィルター、混合コンポーネントをどのように簡単に検査または交換できるかなど、メンテナンスのアクセシビリティを検討します。
5. 特に、今後数年間で需要が成長し続けると予測される市場にサービスを提供するメーカーの場合は、現在の注文量を上回る余裕を計画してください。
6. 昇降プラットフォームの天井高や、より重い成形およびカレンダー加工装置の床荷重など、設置面積と設備の適合性を確認します。

見積もりを依頼する前にこの手順を実行するメーカーは、各サプライヤーの提案を個別の技術仕様だけで比較するのではなく、同じスループット、材料、統合要件に照らして評価できるため、サポートする生産ライン機械のオプションを同等の基準で比較する方が簡単であると一般に感じています。また、調整に計画段階よりもかなりの費用がかかる場合、設置後に不一致が見つかる可能性も低くなります。

これらの評価質問は、純粋に技術的なものではなく、意図的に実践的なものになっています。経験豊富な生産プランナーは、機器の不一致の多くは、紙上の単一の仕様が間違っているというよりは、調達段階で明確に質問されなかった運用上の問題に遡ることを発見したからです。パネル生産ラインのアップグレード用のサポート機器を調達するメーカーは、機器サプライヤーに正式な見積もりを依頼する前に、各カテゴリーを系統的に調べ、現在および予想される材料タイプ、パネル形式、目標出力レベルを文書化することでメリットが得られます。また、このアプローチにより、標準の機器構成で十分な場合と、特定のプロジェクト要件を満たすために、特大パネル形式用の拡張リフティングプラットフォームや標準外のシート幅用の変更された T ダイプロファイルなど、ある程度のカスタマイズが必要な場合がある場合の特定が容易になります。

アルミニウムハニカムパネルラインの補助機器に関する考慮事項

アルミニウム ハニカム複合パネルは、標準的なフラットコア ACP とは異なる製品カテゴリを表し、ハニカム生産を中心に構築されたパネル生産ライン構成の補助装置は、これまで説明した装置とはいくつかの点で異なります。ハニカム パネルは、軽量アルミニウム ハニカム コアに接着された 2 つのアルミニウム スキンで構成されます。このコアは、ラミネート ラインで外側スキンと結合される前に、専用のハニカム コア機械で個別に製造されます。ハニカムコア自体は押出成形または混合コンパウンドではなく製造された中間製品であるため、標準の ACP ラインと比較して補助装置の役割が若干変化します。ドライミキサーや T ダイは中心的ではなくなり、精密ハンドリング装置やレベリングマシンが相対的に重要性を増します。

ハニカム パネルに使用されるアルミニウム スキンは、コイルの曲率と内部応力に関してこの記事の前半で説明したのと同じ理由により、接着前にレベリングが必要なため、ハニカムに重点を置いたラインでも 3 ローラー レベリング マシンが標準コンポーネントのままです。ハニカムコアシートは、そのサイズに比べて軽量ではあるものの、接着前にセル構造を潰さないように慎重に水平に取り扱う必要があるため、ハニカムコアシートは大判シートで製造および保管されることが多いため、リフティングプラットフォームは通常、ハニカムパネルラインでも頻繁に使用されます。コーターは、特に表面の外観が厳密に検査される建築用途にハニカムパネルが指定されている場合、露出したアルミニウム外板表面の仕上げに依然として重要です。対照的に、カレンダー機械はハニカムラインに対してより選択的に使用され、完成したハニカム構造を圧縮すると、これらのパネルに強度対重量の利点をもたらすセルの形状にダメージを与えるため、完成したハニカムパネル自体ではなく、接着前のスキン材に適用されるのが一般的です。標準的なフラットコア ACP 生産からハニカム パネル生産への拡張を検討しているメーカーにとって、この補助装置の優先順位の変更は、早期に計画する価値があります。これは、純粋に押出ベースのコア生産を中心に構成されたラインは、通常、ハニカム パネルの製造に効果的に対応するために、既存の設備を単純に複製するのではなく、追加のハンドリングおよびレベリング能力が必要となるためです。

張家港宏陽機械設備有限公司について

Zhangjiagang Honyang Machinery Equipment Co., Ltd. は、金属複合材料用インテリジェント機器の研究、開発、製造に特化した国営企業で、世界の建材業界に体系的な生産ライン ソリューションを提供しています。同社は、建築装飾に使用される不燃性金属複合パネルを管理する業界標準の起草部門としての役割を果たし、また、この分野の技術標準の策定における継続的な役割を反映して、中国建築材料連盟金属支部の常任評議会メンバーの地位を占めています。宏陽機械の中核製品範囲は、耐火アルミニウム複合パネル生産ライン、アルミニウムハニカムコアマシンおよびアルミニウムハニカムコア金属複合パネル生産ライン、および多機能カスタマイズ金属複合パネル生産ラインの 3 つの主要な技術システムにまたがっています。これらのシステムは、この記事全体で説明されているパネル生産ライン支援機器カテゴリーと合わせて、A2 および B1 グレードの耐火材料用の機器、三次元アルミニウムコアメタル複合パネル、アルミニウムハニカムシリーズ製品を含む 12 カテゴリーのハイエンド生産ラインをカバーしています。新規またはアップグレードされた金属複合パネルの生産ラインを評価するメーカーや卸売業者は、複数の無関係なサプライヤーから個別の機械を調達するのではなく、材料の準備、成形、コーティング、取り扱いの各段階にわたる調整されたシステムとしてHongyang Machineryの設備範囲を検討することができます。この調整されたアプローチは、この記事で前述したのと同じ計画ロジックを反映しています。つまり、ライン全体の機器が共有の制御インターフェイスと一貫した機械的公差を使用して設計されている場合、スループット、材料の互換性、自動化の統合、メンテナンス アクセス、および設備の適合性を調整することが容易になります。建設資材のサプライチェーン内に位置するメーカーとして、Hongyang Machinery が不燃性金属複合パネルの業界標準の起草に関与しているということは、パネル生産ラインのサポート機器の設計をこれらの規制動向から切り離して扱うのではなく、前に説明した A2 および B1 耐火パネルセグメントの成長を推進しているのと同じ防火および建築基準の考慮事項に基づいて生産ラインの設計作業が行われていることを意味します。

よくある質問

Q1: パネル生産ラインの付帯設備とは何ですか?

補助装置とは一般に、レベリング装置、層間剥離装置、昇降プラットフォーム、コーター、乾式ミキサー、カレンダー装置、T ダイ、自動フィルター交換装置など、主な成形または接着プロセスをサポートする機械を指し、それぞれが材料の準備、成形、または取り扱いの特定の段階を処理します。

Q2: 接着またはコーティングの前に 3 ローラーレベリングマシンが必要なのはなぜですか?

アルミニウム コイルは、圧延およびコイリングのプロセスで生じる曲率と内部応力を保持します。材料が接着またはコーティングの段階に入る前に、3 ローラー レベリング マシンがこれを修正し、完成したパネルに見られるうねりを軽減します。

Q3: 自動フィルター交換装置は連続生産ラインにどのように役立ちますか?

自動フィルター交換装置により、押出を停止することなく溶融ポリマー流中の汚染されたフィルターを交換できるため、生産ラインを継続的に稼働させながら、一貫したコア材料の品質を維持することができます。

Q4: 耐火パネルラインには別の補助装置が必要ですか?

耐火性の A2 および B1 コア パネルは、混合および押出中に標準のポリエチレン コア材料とは異なる挙動を示す、より高密度の鉱物充填コンパウンドを使用しているため、耐火ライン上のドライ ミキサー、T ダイ、およびカレンダーは、調整された公差で指定されることがよくあります。

Q5: 補助機器は 1 つのメーカーから調達する必要がありますか?

成形、コーティング、ハンドリング機器を単一のメーカーから調達すると、関連性のない複数のサプライヤーからの機器を組み合わせるよりも、制御インターフェイス、スループット レート、および機械的公差に互換性がある可能性が高いため、一般的に統合が簡素化されます。

Q6: アルミニウムハニカムパネルの製造にはさまざまな補助設備が必要ですか?

ハニカム コアは、水平化されたアルミニウム スキンに接着される前に専用のコア機械で個別に製造されるため、ハニカム パネル ラインは、ドライ ミキサーや T ダイよりも精密なハンドリングおよびレベリング装置に大きく依存します。
