ACPシートとACPパネルの違いは何ですか?

外壁材、看板、内装設備用のパネル システムを指定するとき、建築家や調達チームは定期的に次のような用語に遭遇します。 ACPシート そして ACPパネル 。どちらの略語も同じ文字を共有していますが、製品形式、製造方法、および適用範囲に関して大きく異なる意味を持ちます。選択する前に、この違いを理解することが重要です。 多機能 A2 B1 PE アルミ複合パネル (ACP) 生産ライン なぜなら、選択するラインは、大規模に製造する予定の製品カテゴリと一致する必要があるからです。この記事では、用語を明確にし、2 つの製品形式を区別する技術仕様を説明し、耐火性 A2 グレードおよび B1 グレードのラインを含む最新の生産設備がどのようにして両方の市場に同時に対応するかを示します。

ACP シートと ACP パネルの定義: 主な違い

建材業界では、 ACPシート 生産ラインから出てくる未加工の複合材料を指します。コア材料 (PE、FR ミネラル、または A2 不燃性充填材) に接着された 2 枚のアルミニウムのスキンで構成される連続ロールまたはフラット カット スラブです。シートは基材です。アン ACPパネル 対照的に、は、切断、配線、折り畳まれ、リターンまたはフレーム システムが取り付けられた組み立てユニットであり、建物のファサードまたは内部下地に直接設置できます。実際の調達用語では、下流製造用に購入する購入者は通常「ACP シート」と指定しますが、すぐに設置できるカーテン ウォール ユニットを購入する購入者は「ACP パネル」と指定します。

コア材料のグレーディングは、どちらの製品形態においても最も重要な仕様です。標準の PE コア シートは、EN 13501-1 に基づいてクラス C または D の可燃性分類を受けています。 B1 グレードの耐火性 ACP クラス B 以上を達成します (限定された可燃性)。そして A2グレードの不燃ACP クラス A2 に達します。これは、この材料が火災の際の燃料に寄与するのはごくわずかであることを意味します。現在、ヨーロッパ、中東、アジアのほとんどの市場の規制要件では、建物の一定の高さを超える外部被覆材には A2 または B1 の分類が義務付けられており、これにより専用の耐火性 ACP 生産ラインへの多額の投資が推進されています。

ACP 生産ラインが両方の製品フォームを生成する方法

A 多機能 A2 B1 PE アルミ複合パネル (ACP) 生産ライン ベースシートを作成する上流の装置です。これは、アルミニウム スキン アンコイラー、前処理ステーション、コア押出機 (PE または鉱物充填コンパウンド用)、ラミネート/プレス セクション、冷却コンベア、および精密スリッティングおよび長さカット システムを組み合わせています。 A2 構成では、無機充填材は熱可塑性 PE と同じ方法で溶融加工できないため、押出機の代わりに、既製の不燃性鉱物コア用のロールボンディング ステーションが追加されます。

装置名の「多機能」という言葉は、製品グレードごとにまったく別の機械を必要とするのではなく、コア供給ユニットとラミネート温度パラメータを調整することによって、単一のラインでPE、B1、およびA2コア材料を切り替えることができることを示しています。この柔軟性は商業的に重要です。メーカーは、資本投資を重複させることなく、看板用の標準 PE から高層ファサード外装材用の A2 まで、さまざまな規制市場に対応できます。

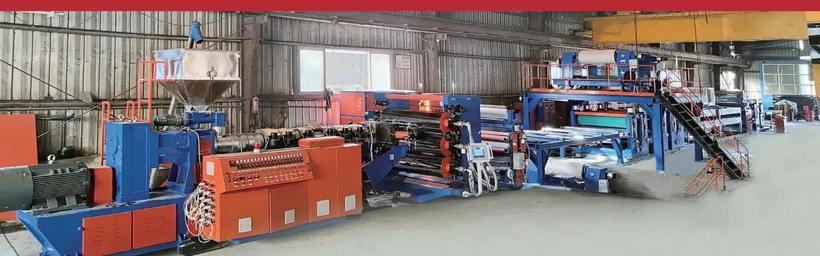

張家港宏陽機械設備有限公司が製造する多機能A2 B1 PEアルミ複合パネル生産ライン

上に示したラインは、押出機/ラミネートセクション (左)、精密ロールプレスおよび接着セクション (中央)、トリミングおよびテイクオフコンベア (右) を統合しています。コンパクトな配置により、ステーション間のマテリアルハンドリングが最小限に抑えられ、接着の一貫性が直接向上し、層間剥離のリスクが軽減されます。これは、高層ファサード用途向けの B1 グレードと A2 グレードの製品の両方にとって重要な品質パラメータです。

注釈付き 3D 図: ACP シート層構造

以下の等角図は、多機能 ACP 生産ラインで生産される標準的なアルミニウム複合シートの内部層スタックを示しています。この断面を理解することは、火災分類が PE、B1、A2 グレード間で大きく異なる理由を理解するための基礎となります。

上の等角断面図は、すべての ACP 製品に共通する 3 つの部分の構造、つまり上面コーティング (通常は PVDF または PE ペイント)、2 つの薄いアルミニウム スキン、および中央のコア材料を示しています。コアはグレード間の主な差別化要因です。標準の PE コアは軽量で柔軟ですが可燃性ですが、B1 鉱物充填コアには発火を遅らせる難燃剤が含まれています。A2 無機コアは主に水酸化鉱物またはケイ酸カルシウムで構成されており、炎にさらされても重大な可燃性ガスを放出しません。示されている 3 ～ 6 ミリメートルの総厚は、ファサード グレードの製品の標準であり、より厚いシートは通常、構造用途または高衝撃用途に予約されています。コーティング層の厚さはわずか数ミクロンですが、色の耐久性 (PVDF コーティングは通常 10 年間の耐チョーク性を保証します) とパネル表面の初期可燃性の両方を決定します。この層構造を認識すると、調達チームが ACP 生産ライン メーカーから調達する際に、スキン ゲージ、コア組成、コーティング仕様について適切な質問をするのに役立ちます。

世界市場の需要: A2 および B1 耐火性 ACP の成長

2010 年代に複数の国で大規模なファサード火災事件が発生したことを受け、世界中の規制当局は被覆材の可燃性要件を徐々に強化してきました。英国の 2022 年建築安全法では、高さ 11 メートルを超えるすべての新築住宅建物に A2 クラスのクラッディングを義務付けています。現在、同様の規則がドイツ (MBO Musterbauordnung、7 階以上のクラス A2)、UAE (ドバイ民間防衛回覧 No. 7/2013)、オーストラリア (NCC 2022、C2D8 条項) にも適用されています。これらの規制の変化により、ACP の生産経済は根本的に再構築されました。A2 および B1 ラインの需要が大幅に増加する一方で、標準的な PE 生産能力は高層セグメントでの制限の増加に直面しています。

上の横棒グラフは、2024 年の時点での耐火グレードごとの推定世界 ACP 市場構成を反映しています。 B1難燃グレードが約34％で最大シェア 建築基準法は更新されているものの、完全な A2 義務はまだ普遍化されていない中東、東南アジア、東ヨーロッパでの採用が進んでいます。英国、ドイツ、スカンジナビア市場で不燃性要件が強化されたため、A2 グレード ACP のシェアは約 28% まで上昇しました。これは 2017 年以前の 10% 未満から劇的に増加しました。標準の PE コア ACP は 26% のシェアを維持しており、主に看板、インテリア用途、およびファサードの高さ規制でまだ高いグレードが必要とされていない市場に集中しています。残りの 12% はアルミニウム ハニカムおよび特殊複合製品であり、高級ファサードや航空宇宙関連の用途に役立ちます。この需要分布の変化が、最新の ACP 装置メーカーが単一プラットフォーム内で PE、B1、A2 生産モードを切り替えることができる多機能ラインを開発した主な理由です。

技術仕様: 多機能 ACP ラインが提供しなければならないもの

A2、B1、PE グレードを同時に処理すると主張する生産ラインは、いくつかの厳しい技術要件を満たさなければなりません。アルミニウムスキンとコア間の接着強度は、コアの種類に関係なく、常に 120 N/25 mm (GB/T 17748 または EN 1396 に基づく剥離強度) を超える必要があります。 PE グレードのライン速度は通常 8 ～ 15 m/min です。 A2 ロールボンディングは、無機コアへの適切な接着を達成するために必要なラミネート圧力が高いため、4 ～ 8 m/min で低速になる場合があります。国際シート規格に対応するため、幅容量は通常 1,220 mm ～ 1,600 mm の範囲です。

コアの厚さの制御ももう 1 つの重要なパラメータです。特に大型パネル システムでは、A2 グレードのシート幅で -0.1 mm を超える変動により、設置後に目に見える表面のうねりが生じます。これには、高精度のロールギャップ センサーと、ラミネート プレスのリアルタイム フィードバック制御の両方が必要です。温度勾配によって熱膨張差が生じ、反りやねじれが生じるため、PVDF でコーティングされたスキンの場合、ラミネート ニップの幅全体にわたる温度均一性を摂氏 -3 度以内に保つ必要があります。

上の縦棒グラフは、多機能 ACP ラインの PE、B1、および A2 生産モードの一般的な動作速度範囲を比較しています。 標準的な PE 生産は最高速度 (8 ～ 15 m/分) を実現します。 なぜなら、熱可塑性プラスチックの押出と接着は十分に最適化された連続プロセスであり、より高速なスループットを許容できるからです。 B1 難燃グレードは、鉱物充填 PE コンパウンドの粘度が高いため、完全な接着結合の形成を確実にするためにラミネート ニップでの追加の滞留時間が必要なため、6 ～ 12 m/min で作動します。 A2 不燃グレードは、最も遅い速度 (4 ～ 8 m/分) を必要とします。これは、剛性無機コア スラブをアルミニウム スキンにロールボンディングするには、接着界面での剥離を防ぐために持続的な高い接触圧力と慎重な温度管理が必要となるためです。ラミネートエンジニアリングではスループットと品質が直接関係しているため、3 つのグレードすべてで均一な速度を主張する装置サプライヤーは、定格速度での接着強度テスト結果の文書化を求める必要があります。 3 つのグレードすべてを真に扱う多機能ラインは、単なるパラメータの変更ではなく、重要なエンジニアリングの成果です。

レーダー比較: PE vs B1 vs A2 グレードのパフォーマンス特性

適切な ACP グレードを選択するには、複数のパフォーマンス側面のバランスを同時に取る必要があります。以下のレーダー ダイアグラムは、火災安全性、重量効率、平坦性、加工の容易さ、コスト競争力、および規制遵守範囲という 6 つの主要な特性に関して PE、B1、および A2 グレードを比較しています。すべての軸で最も高いスコアを獲得できる単一グレードは存在しません。そのため、3 つのグレードすべてを 1 つのラインで生産できるメーカーが構造的な競争上の優位性を保持しています。

レーダー ダイアグラムは、PE コア ACP が重量効率、加工のしやすさ、コスト競争力の点で最高のスコアを獲得していることを明確に示しています。これは、消防法で許可されている屋内、標識、低層の用途において、PE コア ACP が引き続き優位性を保っていることを説明しています。 A2 グレードの ACP は、火災安全性と規制遵守範囲において決定的にリードしています 、これは、厳格な不燃性コードによって管理されるプロジェクトにとって好ましい仕様となっています。 B1 グレードの製品は、ほとんどの軸の中間点を占め、標準 PE よりも向上した耐火性能と、A2 に比べて優れた加工性と低コストのバランスを提供します。平坦度スコアは B1 と A2 の間に密集しており、両方のグレードが課す精密ラミネート要件を反映しています。 PE (95%) と A2 (50%) の間の処理の容易さの違いは、多機能生産ラインが A2 モードに切り替えるときにより高度な制御を必要とする理由を説明しています。遅い速度、より高いラミネート圧力、より厳しい温度許容差はすべて、PE のみのラインが必要とするよりも高度な自動化とセンサーの統合を必要とします。

生産ラインの技術トレンド: インテリジェント制御の採用

過去 10 年間の ACP 生産ライン エンジニアリングにおける最も大きな変化は、デジタル モニタリングとインテリジェントな制御システムの統合でした。初期の ACP ラインは固定パラメータの PLC 制御に依存していました。最新の多機能ラインには、リアルタイムの厚さ測定 (レーザーまたはベータ線センサーを使用)、アルミニウム スキン アンコイル ステーション全体の張力制御、ラミネート ロールの閉ループ温度制御、および自動品質排除ゲートが組み込まれています。これらの機能は表面的なアップグレードではありません。A2 グレードの接着の一貫性に直接影響します。A2 グレードの接着では、PE 製造よりもパラメーターのドリフトがはるかに許容されません。

折れ線グラフは、2015 年から 2025 年までの新しい ACP ライン設備におけるインテリジェント制御システムの急速な導入を追跡します。 2015 年に設置された新しいラインのうち、閉ループのデジタル プロセス監視を備えていたのはわずか 10% ; 2023 年までにその割合は 72% に上昇し、2025 年の普及率は 85% に達すると推定されています。この加速は、A2 グレード生産の品質要件の高まり、国際的な平坦度と層間剥離基準の厳格化 (GB/T 17748 改訂サイクルなど)、産業用センシングおよび PLC ハードウェアのコスト低下という 3 つの力が重なって推進されました。現在、多機能ラインに投資しているメーカーは、サーボ張力制御、レーザー厚さ計、グレード固有のパラメータ セットを保存するレシピベースの HMI システムをほぼ例外なく仕様化しており、PE、B1、A2 生産モード間の迅速かつ再現性のある切り替えを可能にしています。 A2 グレードを生産する場合、依然として手動パラメータ調整に依存しているラインでは、品質面での不利な点が増大しています。

張家港宏陽機械設備有限公司: コア機能

張家港宏陽機械設備有限公司は、金属複合材料用インテリジェント機器の研究開発と製造に特化した国営企業で、世界の建材業界に体系的なソリューションを提供しています。建築装飾用不燃性金属複合パネルの規格の起草部門であり、中国建築材料連盟金属支部の常任理事会メンバーとして、同社は業界標準エコシステム内で認められた地位を占めています。

同社の中核製品ポートフォリオには、耐火アルミニウム複合パネル生産ライン、アルミニウムハニカムコアマシンおよびアルミニウムハニカムコアメタル複合パネル生産ライン、多機能カスタマイズ金属複合パネル生産ラインという 3 つの主要な技術システムが含まれています。これらのシステムは、A2 および B1 グレードの耐火材料ライン、3D アルミニウムコアメタル複合パネル装置、および全範囲のアルミニウムハニカムシリーズ生産プラットフォームを含む、12 カテゴリーのハイエンド生産ラインを集合的にカバーしています。

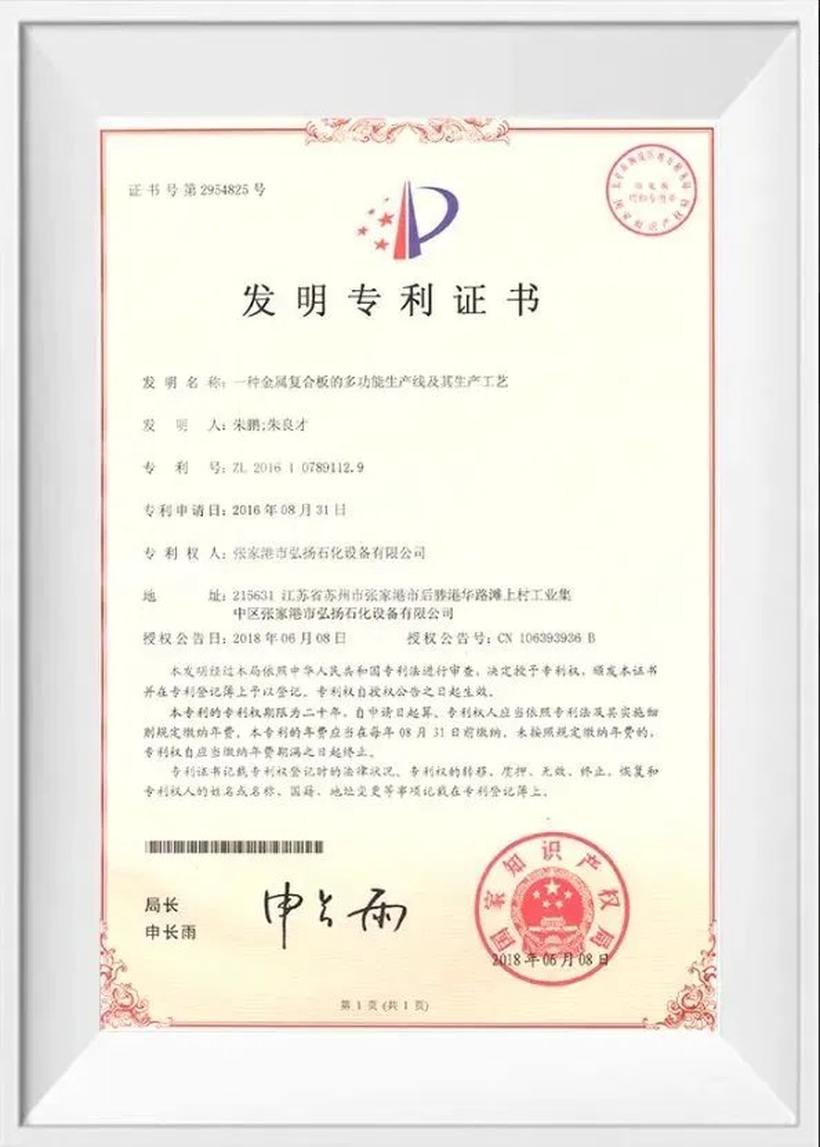

以下の特許証明書（発明特許 ZL 2016 1 0789112.9、2018 年 6 月付与）は、発明者の Zhu Peng 氏と Zhu Liangcai 氏によって開発された、同社の多機能金属複合パネルの生産ラインと製造プロセスを対象としています。この特許は、A2、B1、および PE 生産グレードに必要なコア材料の範囲を 1 つのラインで処理できるようにする独自のエンジニアリングの改良を反映しています。

発明特許証明書番号 ZL 2016 1 0789112.9 -- 多機能金属複合パネルの生産ラインおよびプロセス、2018 年 6 月に付与。

アプリケーション シナリオ: ACP シートとパネルの仕様が重要な場合

シートとパネルの区別は単に学術的なものではなく、調達、物流、品質管理に直接影響します。製造工場が生産ラインの製造業者または販売業者から ACP シートを購入する場合、平らなスラブ (通常は 1,220 mm x 2,440 mm、または最大 1,600 mm までの連続ロール幅) を受け取り、CNC ルーティング マシンとプレス ブレーキを使用してルーティング、折り曲げ、フレーム加工を行います。シートの平坦度公差、剥離強度、コアの均質性によって、製造されたパネルのコーナーをどの程度正確に形成できるか、また CNC ルーティングによって戻りラインのコアの深さの約 2/3 を除去した後も表面がどの程度滑らかに保たれるかが決まります。

カーテン ウォール請負業者が ACP パネルを指定する場合、完成したパネルの形状 (戻りの深さ、面の寸法、コーナーの半径、ファスナーの穴のパターン) がプロジェクト ショップの図面に準拠している必要があります。これに関連して、製造後のパネルの平坦性（配線後の湾曲）と熱サイクル下での長期の寸法安定性が主な懸念事項となります。高密度の鉱物コアを使用する A2 グレードのシートは、PE コア シートよりも熱膨張係数が低く (PE コアの場合は約 21 x 10^-6/K、鉱物 A2 の場合は 17 x 10^-6/K)、これは、製造された A2 パネルが使用中に示す熱移動が少ないことを意味します。これは、接合公差が厳しい大型パネルのファサード システムにとって明らかな利点です。
